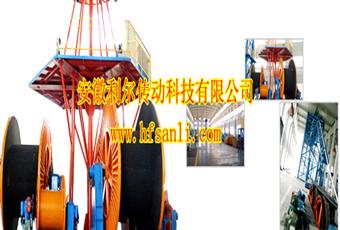

JCL型海缆立式成缆机
1.立式结构：摒弃了传统的卧式成缆机结构，运用立式转盘结构，大大拓展了设备放置的空间。大直径回转盘的使用满足了装载大规格放线盘的需要，使得所生产海缆的规格大大提高：最大单线直径90mm，最大成缆直径240mm，生产110KV海缆的单根最大长度达15km。
1.立式绞体
用于大截面、大长度海底电缆及光、电复合缆的绞制成缆，也可用于普通塑力缆及交联电缆成缆，并可对电缆进行钢丝铠装及表面涂敷沥青等。
<
型号
JCL-6500/3+2800/3
JCL-4500/3+2500/3
JCL-3500/3+2000/3
最大单线直径
φ90mm
φ55mm
最大成缆直径
Ф240mm
Ф220mm
Ф140mm
立式绞体最高转速
3.5rpm
4rpm
5rpm
最大牵引线速度
20m/min
主电机
160kw(DC)
132kw(DC)
立式绞体电机
90kw(DC)
75kw(DC)
55kw(DC)
钢丝铠装跟数
120
96
钢丝放线盘规格
PND630
牵引轮直径
Ф5000mm
Ф4000mm
立式绞体转盘直径
Ф16000mm
Ф12000mm
Ф10000mm
收线转盘直径
Ф18000mm
